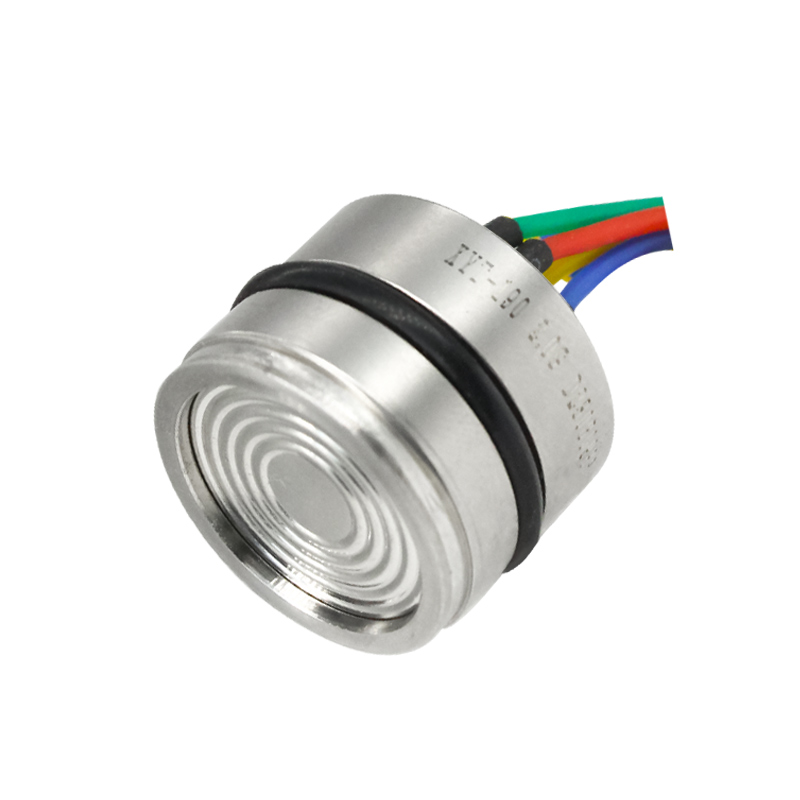

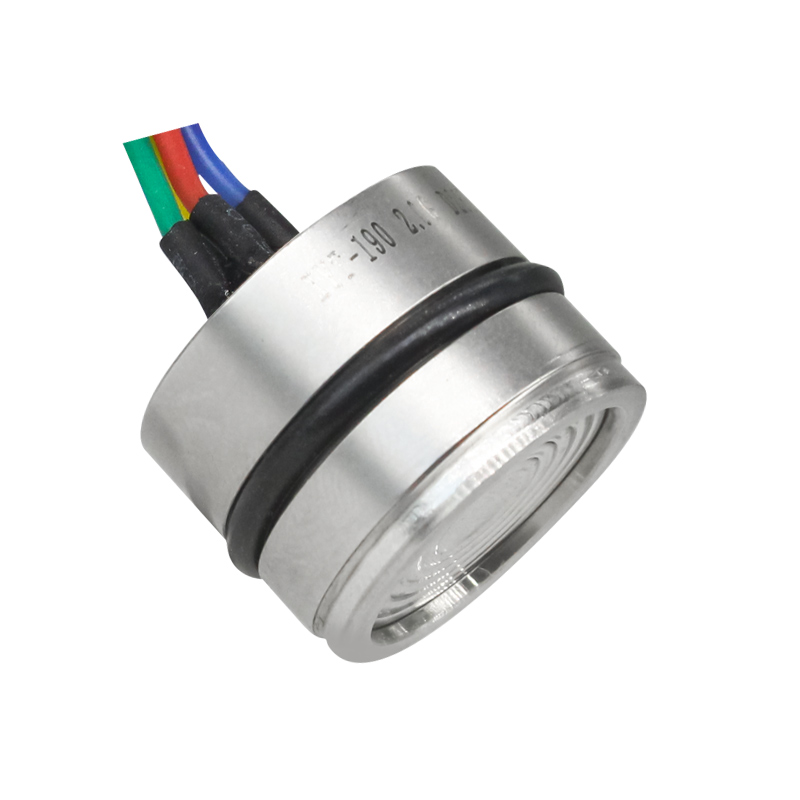

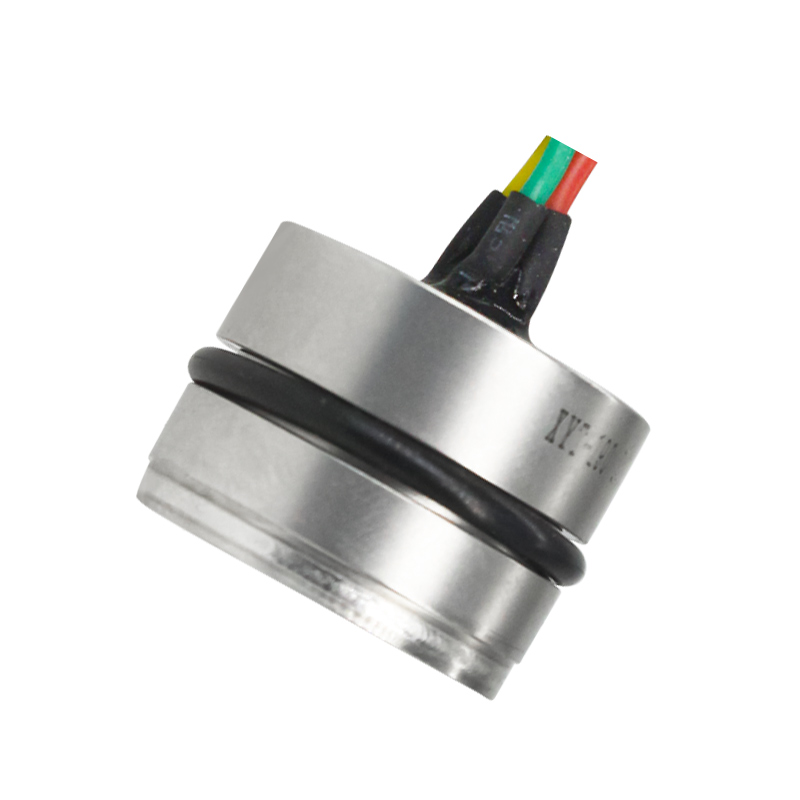

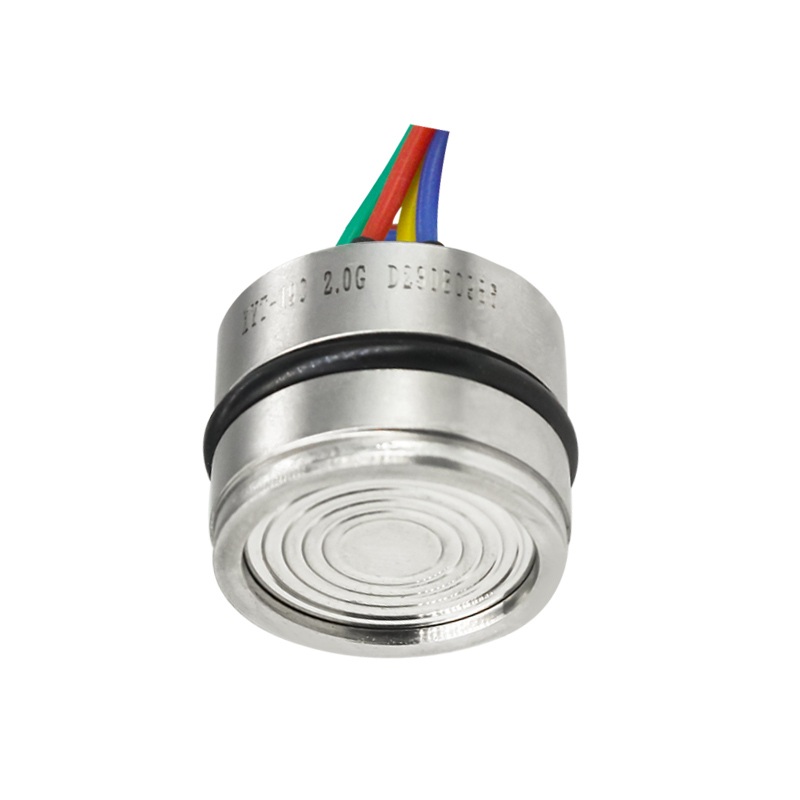

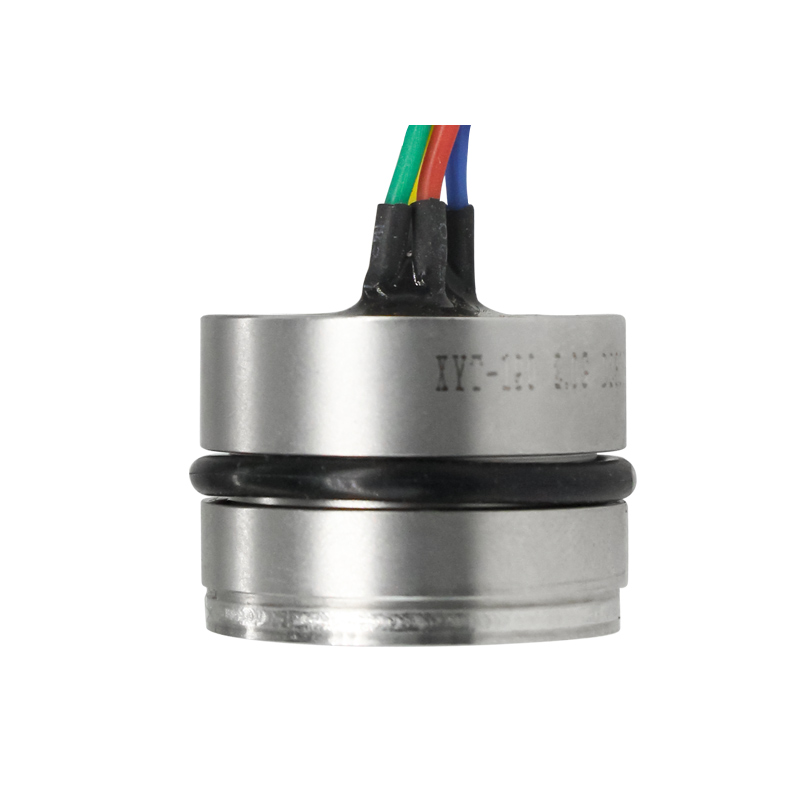

XYT190 पीज़ोरेसिस्टिव सिलिकॉन प्रेशर सेंसर

विद्युत प्रदर्शन मापदंड

दबाव सीमा

-100kPa~0~10kPa…100MPa

दबाव संदर्भ

गेज दाब, निरपेक्ष दाब, सीलबंद गेज दाब

उत्तेजना

स्थिर धारा के लिए 1.5mA की अनुशंसा की जाती है।

स्थिर वोल्टेज के लिए 10V की अनुशंसा की जाती है।

इनपुट प्रतिबाधा

स्थिर धारा: 2kΩ～5kΩ

स्थिर वोल्टेज: 3kΩ～18kΩ

बिजली का संपर्क

सोने की परत चढ़ी कोवर पिन या सिलिकॉन का मुलायम तार

मुआवजा अस्थायी।

स्थिर धारा: 0℃～60℃ (≤35kPa), -10℃～70℃ (अन्य रेंज);

स्थिर वोल्टेज: -20℃～85℃

संचालन तापमान।

-40℃～125℃

भंडारण तापमान।

-40℃～125℃

इन्सुलेशन प्रतिरोध

≥200MΩ/250VDC

प्रतिक्रिया समय

≤1ms (90%FS तक)

मापा गया माध्यम

316 लीटर के साथ संगत सभी तरल पदार्थ और गैसें

यांत्रिक कंपन

20 ग्राम (20～5000 हर्ट्ज़)

झटका

100 ग्राम (10 मिलीसेकंड)

सेवा जीवन

10×10⁶ (चक्र)

संरचनात्मक प्रदर्शन मापदंड

डायाफ्राम सामग्री

316एल

आवास सामग्री

316एल

तेल भरना

सिलिकॉन तेल

अंगूठी की सील

एनबीआर या फ्लोरीन रबर

बुनियादी मापदंड

वस्तु

स्थिति

मिन

नाममात्र

अधिकतम

इकाई

टिप्पणी

nonlinearity

-0.3

±0.2

0.3

%FS

नोट ⑴

हिस्टेरेसिस

-0.05

±0.03

0.05

%FS

repeatability

-0.05

±0.03

0.05

%FS

शून्य आउटपुट

-2

±1

2

एमवी

पूर्ण पैमाने की अवधि

आउटपुट

1.5mA, ≤35kPa

1.5mA, अन्य रेंज

10V, ≤35kPa

10V, अन्य रेंज

40

60

60

80

90

100

150

120

एमवी

शून्य तापमान।

गुणक

10 किलोपा

अन्य श्रेणियाँ

-2

-1.5

±1.5

±0.75

2

1.5

%FS

नोट ⑵

अवधि तापमान.

गुणक

-1.5

±1.5

±0.75

2

1.5

%FS

नोट ⑵

थर्मल हिस्टैरेसिस

-0.075

±0.05

±0.75

%FS

नोट ⑶

दीर्घकालिक स्थिरता

-0.3

±0.2

0.3

%FS/वर्ष
