Hochpräziser Drucktransmitter

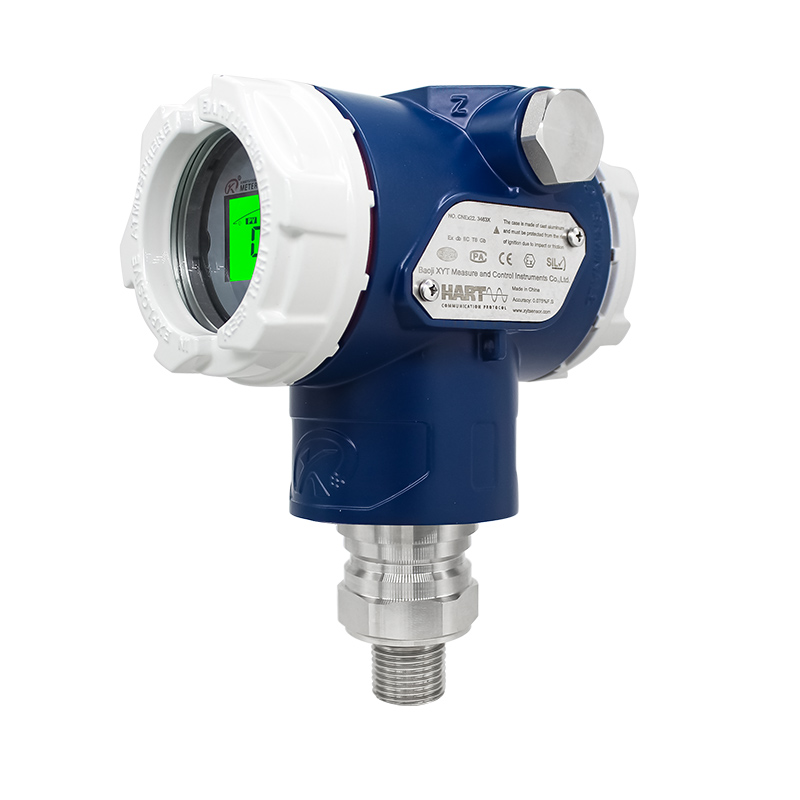

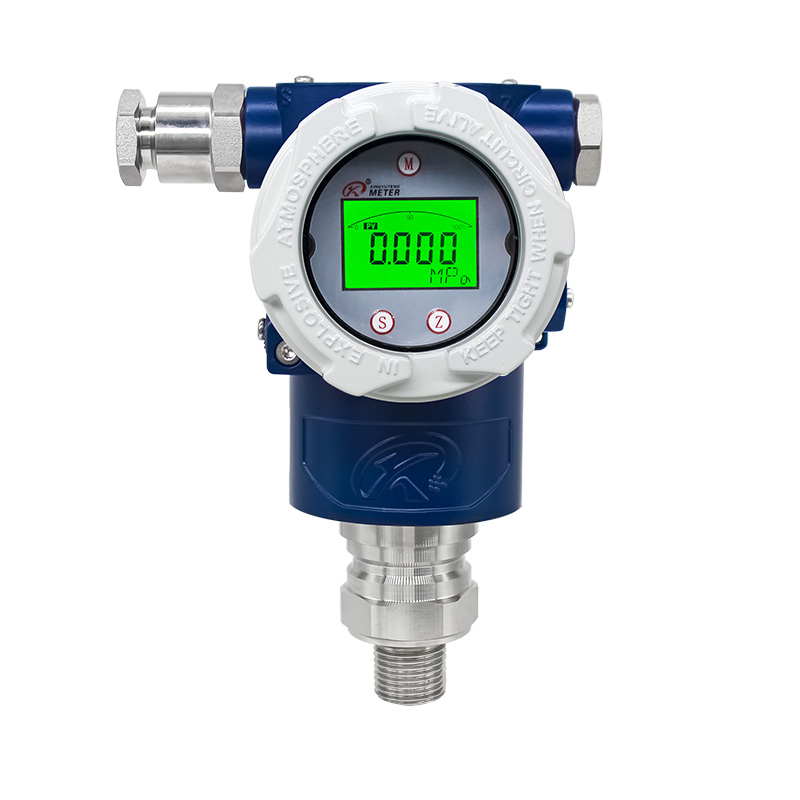

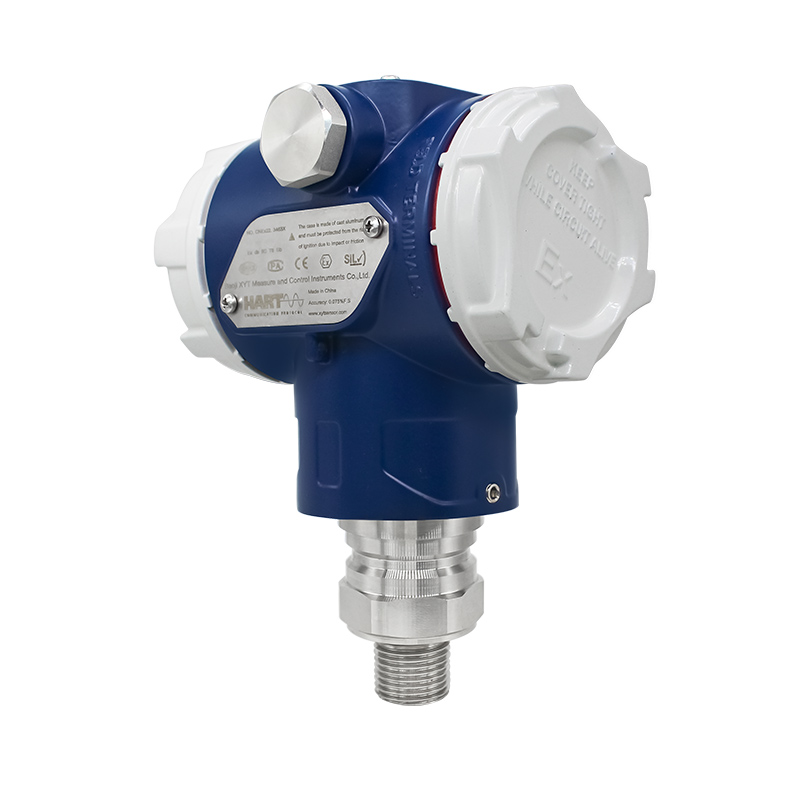

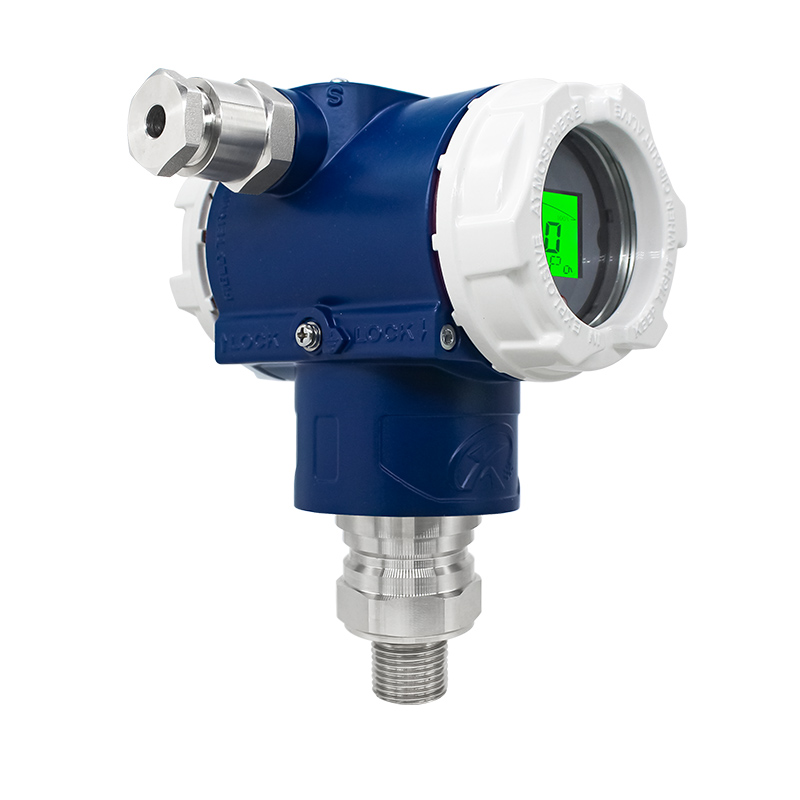

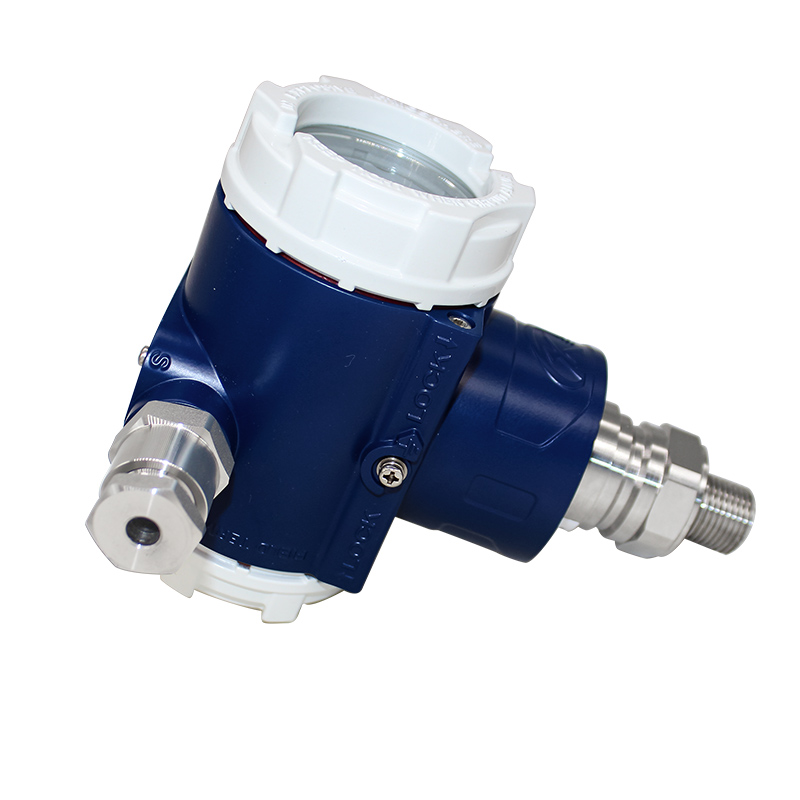

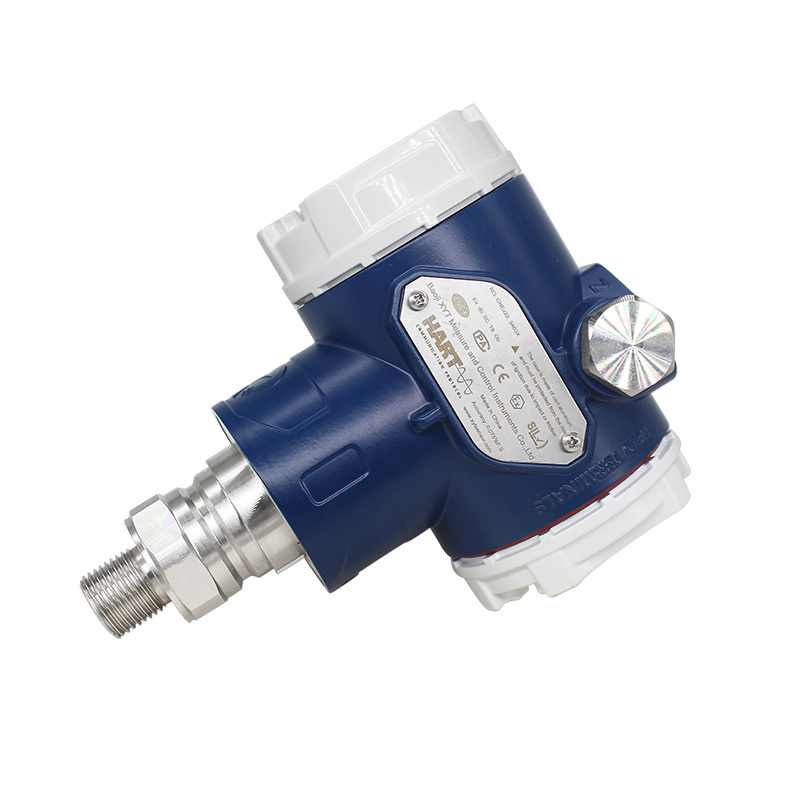

Der intelligente Drucktransmitter QYB400 zeichnet sich durch sein modulares Design mit einem Mikroprozessor als Kern und fortschrittlicher digitaler Isolationstechnologie im Schaltungsdesign aus. Dadurch ist das Gerät äußerst störungsresistent und stabil. Der integrierte Temperatursensor kompensiert den Transmitter, verbessert die Messgenauigkeit, reduziert die Temperaturdrift und bietet eine gute Langzeitstabilität, hohe Zuverlässigkeit und eine starke Selbstdiagnosefunktion. Die Kalibrierung, Einstellung und Konfiguration des Transmitters erfolgt einfach über ein HART-Kommunikationsgerät.
Es dient zur Messung von Druck und Füllstand in Rohren und Tanks, in der Strom-/Stadtgasversorgung, in der Zellstoff-/Papierindustrie, zur Messung des Ofendrucks usw.

Kontaktieren Sie uns Datenblatt

Produktdetails

Merkmale:

Hohe Genauigkeit
Importierter hochpräziser monokristalliner Silizium-Sensorchip, Genauigkeit
Hohe Belastbarkeit
Doppelte Überlastschutzmembran, Einzelüberspannung bis zu 25 MPa. Hervorragende Umweltverträglichkeit.
Intelligente statische Druckkompensation und Temperaturkompensation eliminieren den Einfluss von Temperatur, statischem Druck und Überlastung auf den Messumformer und minimieren so den Gesamtmessfehler vor Ort.
Ausgezeichnete Langzeitstabilität
Die Stabilität kann bei 0,1 %F aufrechterhalten werden.S/10 Jahre.
Die neueste Ein-Klick-Löschfunktion beeinträchtigt nicht den elektrischen Schutz und ist daher sicherer und schneller.
Flexible Fernwartungs-Debugging-Funktion
Realisieren Sie die Konfiguration der Fern- und Lokalparametereinstellungen über HART- oder RS485-Kommunikation und Bedienfeldtasten.

Spezifikation:

Messmedium	Messung des Drucks von Flüssigkeiten, Gasen oder Dämpfen
Messart	Überdruck/Absolutdruck
Ausgabe	4-20mA+HART/RS485
Reichweite	(0–0,6) kPa–6 kPa/TD:10:1
	(0-2) kPa-40 kPa/TD:10:1
	(0-2,5) kPa-250 kPa/TD:10:1
	Reichweite
	(0-10) kPa-1 MPa/TD: 10:1
	(0-30) kPa ~ 3 MPa/TD: 10:1
	(0-0,1)MPa-10MPa/TD:10:1
	(0-0,21)MPa-21MPa/TD:10:1
Genauigkeit	±0,05 %FS/+0,075 %FS/+0,1 %FS
Wenn TD > 10 (TD = Maximalbereich/Einstellbereich)	士(0,005TD)%/士(0,0075TD)%/士(0,01*TD)%
Einfluss der Umgebungstemperatur	Der Gesamteinfluss bei (-25~+65)"Cis +(0,15*TD+0,05)9"Span
Überspannungseffekte	Der Gesamteinfluss bei (40-.25"Cand (+65-+85)"Cis±(0,2TD+0,0596Span)
Langzeitstabilität	士0,075 %*Spanne
Auswirkungen der Stromversorgung	+0,1 % Spanne/3 Jahre
Isolationswiderstand	0,00196/10V(12~36)V DC, vernachlässigbar
Durchschlagsfestigkeit	Mehr als 100 MΩ gegen Erde (DC 500 V)
Umgebungstemperatur	Wechselstrom 500 V, 50/60 Hz gegen Erde, 1 Minute
Alarmstrom geht offline	-40 bis +85 °C -20 bis +65 °C (mit Display)
Alarmstrom geht online	3,6 mA
Prozesstemperatur	2lmA
Lagertemperatur	-40-125“C
Isolationsmembran	-40-+85"C-20-+65"C (Mit Display)
Prozessverbindungsmaterial	SS316L/Hastelloy C-276/Tantal/Übergold
Muttern und Schrauben	Edelstahl 304/Edelstahl 316L
Gehäuse für Druckmessumformer	SS(A2-70)/Verzinkter Kohlenstoffstahl(12.8)
Dichtungsring	Aluminiumlegierungsmaterial, Oberfläche mit Epoxidharz besprüht/Edelstahlmaterialien
Gehäusedichtung	Nitrilkautschuk (NBR), Fluorkautschuk (FkM), Polytetrafluorethylen (PTFE)
Füllstoff	Nitrilkautschuk
Elektrische Anschlüsse	Silikonöl, Speiseöl, FL-Öl
Faden	M20" 1,5 Kabeldichtungsblock, Anschlussklemme geeignet für Drähte von 0,5-25 mm²
Schutzstufe	NPT1/2F NPT1/2M G2M M20*1,5F
Gewicht	IP65,1P67 (explosionsgeschützte Ausführung)
Genauigkeit	1,6 kg (ohne Montagehalterung, Prozessanschlusszubehör)
